球磨機內部結構圖

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。主要由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等部分組成。為了讓大家更好的了解球磨機，本文將展示球磨機內部結構圖，以便用戶能更詳細更全面的了解球磨機。

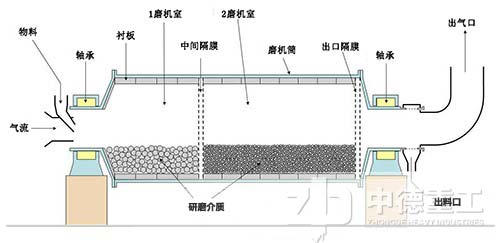

一、此圖展現了球磨機的主要內部結構。其主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承。此外，還要有驅動部分，如電動機、傳動齒輪、皮帶輪和三角帶等。

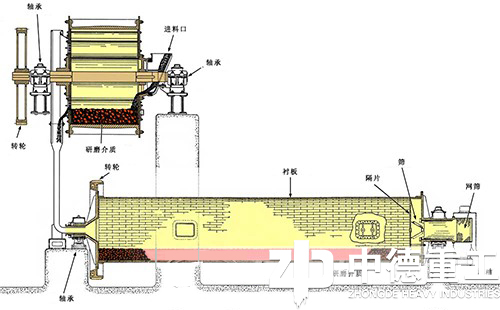

二、這個球磨機內部結構圖放大了軸承部位。據了解，球磨機中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性，因此可以有效的延長設備使用壽命。

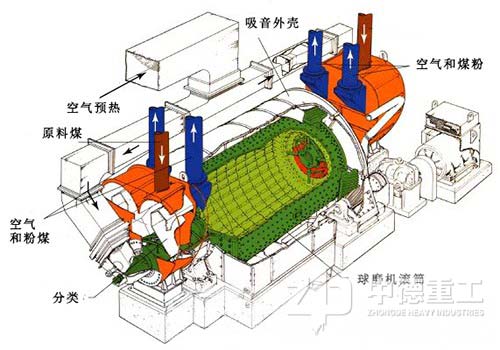

三、從內部結構圖中可以看出，球磨機設計的有吸音外殼，在作業(yè)過程中不會有太大的噪音，從而可以有效的保護環(huán)境。

四、 球磨機內部結構仿真圖。

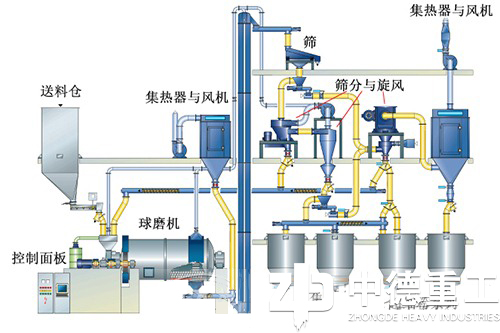

五、球磨機在工作流程中的內部運轉圖。
