水泥球磨機傳動部件的安裝

水泥球磨機的傳動部件是指齒輪部件，齒輪在設備內也承受著多種應力作用，其發揮重要作用。但如果在使用或安裝時不正確，不僅發揮不了其作用，更會造成設備事故，特別傳動部件安裝，更要加強注意，以下是介紹水泥球磨機傳動部件的安裝。

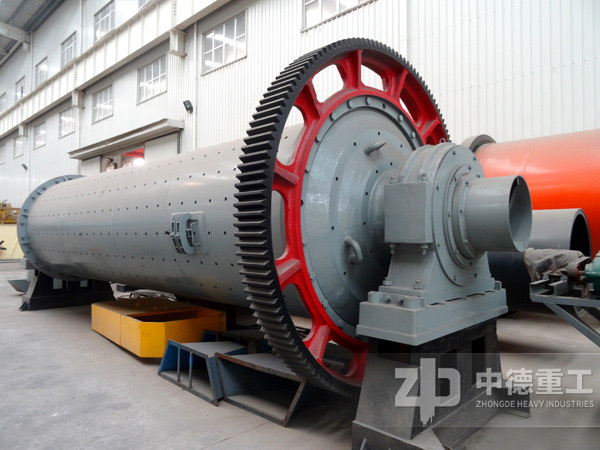

安裝前，應清除水泥球磨機小齒輪軸承座內及各結合面處之臟物，小齒輪應用汽油或煤油清洗干凈。再對大齒輪進行精確校正，利用千分表在大齒輪外圓表面和端面上，分別檢查端面跳動和徑向跳動。端面跳動超差時，可采用調整大齒輪相對于筒體法蘭圓周方向角度的方法進行調整。徑向跳動超差，則用大齒輪上的調整螺釘調整。徑向跳動偏差值，直徑每米不得大于0.10~0.15mm，一般最大不應大于0.6mm。校正完畢后，將各聯接螺栓緊固，在齒輪內徑與筒體法蘭外徑間隙內按角度等分加入定位塊8塊并焊牢，定位塊厚度按實測值加工。

其次，再將將小齒輪裝在軸上，然后裝上滑動軸承，這些裝配可用熱油浴加熱包容件。切不可用炭火直接烘烤小齒輪或滑動軸承。 將裝配好的齒輪軸、軸承組件裝在軸承座上。 再檢查小齒輪軸軸心線的水平度，允差為0.1/1000。偏差的方向應與磨機主軸中心線偏差的方向一致。檢查小齒輪軸心線對磨機軸心線的平行度，偏差不大于0.05/300。

檢查大、小齒輪齒側間隙方法是：固定大齒輪使之不旋轉，沿著齒輪的正常運轉方向，扳動小齒輪，使齒面緊靠大齒輪齒面，用塞規檢查大、小齒輪輪齒接觸的一側兩端應接觸緊密。未接觸的一側間隙應為1.2~1.5mm。同時應考慮齒圈的端跳的影響。

最后，用涂色法檢查大、小齒輪面接觸情況（在小齒輪上涂色）。接觸面在齒寬方向不應小于50%，在齒高方向不應小于40%，接觸面應在輪齒的中間部位。將小齒輪軸承座基礎螺栓固緊以后，要重復檢查一次，直到合格為止。
